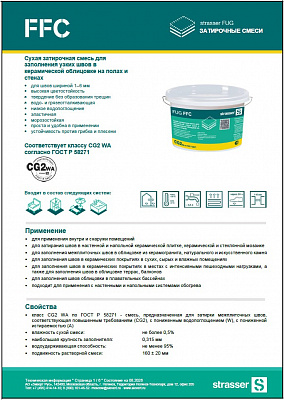

• для швов шириной 1–6 мм
• высокая цветостойкость
• твердение без образования трещин
• водо- и грязеотталкивающая
• низкое водопоглощение
• эластичная
• морозостойкая
• проста и удобна в применении
• устойчивость против грибка и плесени

• для применения внутри и снаружи помещений
• для затирания швов в настенной и напольной керамической плитке, керамической и стеклянной мозаике
• для заполнения межплиточных швов в облицовке из керамогранита, натурального и искусственного камня
• для заполнения швов в керамических покрытиях в сухих, сырых и влажных помещениях
• для заполнения швов в керамических покрытиях в местах с интенсивными пешеходными нагрузками, а также для заполнения швов в облицовке террас, балконов
• для заполнения швов облицовки в плавательных бассейнах
• подходит для применения с настенными и напольными системами обогрева

• класс CG2 WA по ГОСТ Р 58271 - смесь, предназначенная для затирки межплиточных швов, соответствующая повышенным требованиям (CG2), с пониженным водопоглощением (W), с пониженной истираемостью (А)
• влажность сухой смеси: не более 0,5%
• наибольшая крупность заполнителя: 0,315 мм
• водоудерживающая способность: не менее 95%
• подвижность растворной смеси: 160 ± 20 мм
• сохраняемость первоначальной подвижности: не менее 60 мин.
• время начала схватывания: не менее 120 мин.
• время конца схватывания: не более 720 мин.
• средняя плотность раствора: 1950 ± 100 кг/м³
• предел прочности при изгибе: не менее 5,0 МПа (ср. знач. ~6,5 МПа)
• предел прочности при сжатии: не менее 20,0 МПа (ср. знач. ~25,0 МПа)
• предел прочности при изгибе после 25 циклов замораживания и оттаивания: не менее 5,0 МПа
• предел прочности при сжатии после 25 циклов замораживания и оттаивания: не менее 20,0 МПа
• деформация усадки: не более 2 мм/м
• истираемость: не более 800 мм³
• капиллярное водопоглощение через 30 мин: не более 1,5 г
• капиллярное водопоглощение через 240 мин: не более 3,0 г
• морозостойкость: F100

• специальные гидравлические вяжущие, фракционированные заполнители, специальные полимеры, модифицирующие добавки и пигменты.

• используйте продукт только на подходящих покрытиях. На пористых поверхностях или поверхностей, чувствительных к обесцвечиванию, выполните пробное затирание.
• для наружных и внутренних работ.
• для заполнения межплиточных швов в облицовке из керамической плитки, клинкера и керамогранита, натурального камня, стеклянной и керамической мозаики на полах и стенах.
• пригодна для использования на отапливаемых полах.
• для швов шириной от 1 до 6 мм.
• для заполнения швов облицовки в плавательных бассейнах.

• заполнение швов в облицовке следует выполнять через указанный минимальный срок схватывания примененного плиточного клея.
• перед нанесением затирки швы должен быть очищены и иметь глубину не менее 2/3 толщины облицовки. Излишки клеевого состава необходимо удалить из швов с помощью специального скребка. Различная глубина швов может привести к неравномерному высыханию затирки.
• крестики, зажимы и элементы выравнивания, при их наличии в швах, должны быть удалены.
• чтобы избежать неоднородности цвета, основание перед заполнением швов должно хорошо высохнуть.

Поверхность облицовки должна быть чистой и очищена от загрязнений, которые могут помешать адгезии затирки. Если использовалась облицовка из пористого материала, и работа по заполнению швов производится при повышенных температурах, швы необходимо смочить чистой водой.

• смешать сухую смесь с водой (~ 0,5 – 0,56 л на 2 кг) и с помощью подходящего смесителя / электродрели с мешалкой довести до однородной консистенции без комков. После выдержки в течение 2–3 минут растворную смесь еще раз перемешать до получения полностью однородной смеси без комков.
• раствор необходимо всегда смешивать с одинаковым количеством воды, т. к. различное содержание воды может стать причиной цветовых различий или образования пятен.
• уже схватившийся раствор нельзя разбавлять водой или смешивать с сухой смесью.

• при помощи резинового шпателя заполните швы в облицовке, полностью заполняя их. Затем диагональными движениями резинового шпателя удалите излишки затирки с поверхности облицовки.
• после схватывания растворной смеси в швах (тест пальцем), примерно через 40-50 минут после заполнения швов (в зависимости от температурных условий), когда смесь потеряет пластичность и цвет станет матовым, следует диагонально к сетке швов удалить остаточный раствор чистой влажной губкой.
• при очистке поверхности, часто промывайте губку в чистой воде, чтобы на поверхности не было разводов затирки. Не переувлажняйте поверхность облицовки, так как это приводит к снижению технических характеристик, вымыванию затирки и нарушению гладкости шва.
• примерно через 4-5 часов после заполнения швов удалите высохший налет с облицовки сухой мягкой тряпкой.
• различная глубина швов и различное количество воды могут привести к неравномерному высыханию раствора и образованию пятен. Рекомендуется сделать пробное нанесение.

• не рекомендуется проводить работы при температуре воздуха и основания ниже +5°С и выше +25°С.
• время жизни раствора может изменяться в зависимости от температуры воды, температуры сухой смеси и температуры окружающего воздуха.
• следует учитывать замедление нарастания прочности раствора при температуре твердения ниже +15°С.

• для одного и того же объекта рекомендуется использовать материал из одной партии производства.
• геравномерно перемешанный материал, высокая остаточная влажность основания или неравномерно впитывающие основания и покрытия, неравномерная глубина швов могут привести к неравномерному высыханию затирки и образованию пятен на поверхности швов.
• в случае полированного керамогранита красящие пигменты могут оседать в микропорах на поверхности. Поэтому возможен сильный цветовой контраст между плиткой и швом. В случае сомнений проведите пробное затирание.
• очистка швов: Кислотные средства могут воздействовать на цементный раствор в зависимости от концентрации. При использовании кислотных очистителей строго придерживайтесь инструкций по применению от производителя. Перед использованием, предварительно смочите очищаемую поверхность водой, а после очистки немедленно ополосните обильным количеством воды.

• растворную смесь можно использовать в течение 60 минут с момента затворения водой. При повышении вязкости смеси в емкости (в пределах времени жизнеспособности) необходимо тщательно перемешать её без добавления воды.
• указанные временные интервалы действительны для температуры воздуха +20°С и относительной влажности воздуха 60%.
• более высокие окружающие температуры ускоряют, а более низкие окружающие температуры замедляют время схватывания и твердения затирочной смеси.

• свежий раствор следует предохранять от слишком быстрого высыхания и беречь от воздействия неблагоприятных погодных условий (палящее солнце, дождь, сильный ветер, мороз и т. д.). При необходимости - закрыть полиэтиленовой пленкой, обеспечивая проветривание.
• напольная облицовка пригодна к легким пешеходным нагрузкам через 24 часа после заполнения швов. Полная эксплуатация покрытий возможна через 7 суток. Плавательные бассейны могут заполняться водой через 7 суток после заполнения швов, при этом необходимо учитывать время схватывания примененного плиточного клея.

Указан в тех.карте.

Инструменты и оборудование необходимо промывать водой сразу после использования, пока растворная смесь свежая. После схватывания раствора очистка возможно только механическим путем.

Хранить в упакованном виде, на деревянных поддонах, избегая увлажнения и обеспечивая сохранность упаковки, в крытых сухих складских помещениях с относительной влажностью воздуха не более 60%.
Срок хранения в герметичной упаковке - 24 месяца с даты изготовления.

Пластиковое ведро 2 кг (коробка 16 кг – 8 шт. * 2 кг).

21 цвет:
01_белый, 02_антрацит, 03_серый, 04_светло-серый, 05_светло-желтый, 06_серебристый, 07_голубой, 08_бежево-коричневый, 10_графитовый, 11_темно-серый, 13_жасминовый, 14_бетонно-серый, 15_абрикосовый, 16_персиковый, 17_платиновый-серый, 18_бежевый, 19_песочный, 20_розовый, 29_шоколадный, 31_фисташковый, 34_темно-коричневый.
